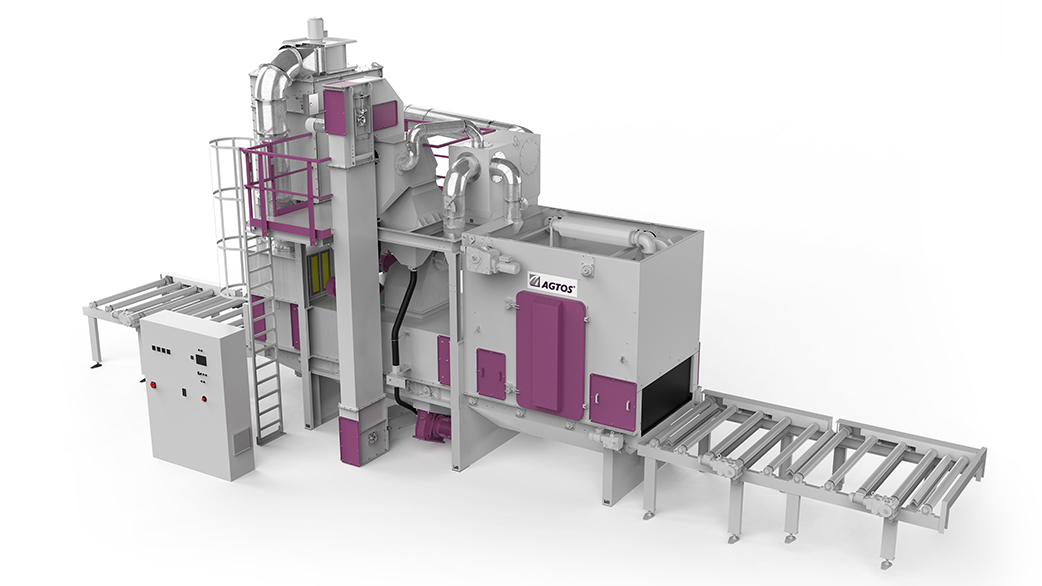

Rollbahn-Strahlanlage

Einsatzmöglichkeiten von AGTOS-Rollbahn-Strahlanlagen (Typ RT)


Rollbahnstrahlanlagen werden hauptsächlich zum Entzundern und Entrosten von Profilen und Blechen eingesetzt. Durch ein Rollbahn System, kombiniert mit entsprechenden Querfördereinheiten, können einzelne Fertigungsabschnitte, wie zum Beispiel Strahlen, Konservieren, Sägen und Bohren miteinander verkettet werden. Hierdurch werden ein flexibler Fertigungsprozess und ein hoher Materialausstoß gewährleistet.

Ein weiterer Einsatzbereich für die Rollbahnstrahlanlagen ist das Strahlen von Konstruktionen. Hier sind Turbinenanordnung und Durchlauföffnung auf die geometrisch anspruchsvollen Werkstücke angepasst. Unsere Beratung umfasst auch die Wahl des geeigneten Strahlmittels.

Rollbahn-Strahlanlagen Produktprogramm



Unser Standard Rollbahnstrahlanlagen-Programm umfasst Durchlaufbreiten von 1000 mm bis 3200 mm.

Technische Daten

RT 1000

4 x 11

RT 1500

4 x 11

RT 1500

4 x 15

RT 2100

4 x 15

RT 2600

6 x 15

RT 3200

6 x 15

RT 3200

8 x 15

Primärer Anwendungsbereich Blech Profil Blech Profil Blech Profil Blech Profil Blech Profil Blech Profil Blech Profil
Werkstückhöhe (mm) 600 600 600 600 600 600 600
Werkstückbreite (mm) 1000 1500 1500 2100 2600 3200 3200
Min. Blechdicke (mm) 4 4 4 6 6 6 6
Turbinen-Typ 3.6.3 3.6.3 3.6.3 3.6.3 3.6.3 4.6 4.6
Turbinenleistung (kW) 4 x 11 4 x 11 4 x 15 4 x 15 6 x 15 6 x 15 8 x 15
Max. Strahlgeschwindigkeit Rundkorn (m/min) 2,2 1,5 2,0 1,4 1,8 1,4 1,9
Strahlmitteldurchsatz je Turbine (kg/min) 181 181 248 248 248 165 165
Filter PF 4/12 PF 4/20 PF 4/28 PF 4/28 PF 4/40 2 x PF 4/28 2 x PF 4/32
Leistung (m3/h) 4 500 7 500 10 000 10 000 15 000 20 000 24 000
Filterfläche gesamt (m3) 48 80 112 112 160 224 256
Reststaubgehalt mit Sekundärfilter (mg/m3) 1 1 1 1 1 1 1

Die Bestimmung des geeigneten Maschinenkonzeptes richtet sich unter anderem nach der Beschaffenheit Ihrer Werkstücke, der Menge, der geforderten Leistung und nicht zuletzt auch nach Ihren Vorstellungen hinsichtlich eines optimalen Produktionsablaufes. Häufig sind diese Maschinen in umfangreiche Rollbahn Systeme mit Querförderern integriert.

Falls die Aufgabenstellung mit einer Standardmaschine nicht zu lösen ist, entwickeln wir für Sie ein maßgeschneidertes Maschinenkonzept.

Bitte richten Sie Ihre detaillierte Anfrage an uns.
Unser erfahrenes Team wird Ihnen gern weiterhelfen.

Betriebsablauf bei Rollbahn-Strahlanlagen


Die Werkstücke betätigen die vor der Einlaufschleuse angeordnete Schaltschwelle zur automatischen Strahlmittelzufuhr der laufenden Hochleistungsturbinen. Hierdurch wird sichergestellt, dass nur gestrahlt wird, wenn sich Werkstücke im Strahlbereich befinden.

Die Einlaufschleuse ist zur Abdichtung mit verschleißfesten Gummivorhängen ausgestattet. Diese sind leicht auszutauschen. Die Abdichtung von unten erfolgt durch eine verstellbare Streifenbürste. Nach Durchlaufen der Strahlzone gelangen die Werkstücke zur kombinierten Bürsten-Abblas Vorrichtung. Das auf den Werkstückoberflächen verbliebene Strahlmittel wird hier dem Strahlmittelkreislauf wieder zugeführt.

Das Strahlmittel wird zur kontinuierlichen Nutzung im Umlauf gehalten und gereinigt.
Über die Strahlmitteldosiereinrichtung gelangt das gereinigte Strahlmittel vom Strahlmittelbunker zu den Hochleistungsturbinen.

Für ein staubfreies Betreiben der Strahlanlagen erzeugt ein Ventilator den erforderlichen Unterdruck. Die abgesaugte Luft wird mit einer Filteranlage gereinigt.
