Flüssiggaslagertanks horizontal strahlen September 2022

Hier wird eine Strahlanwendung dargestellt, die sehr selten realisiert wird. Die horizontale Installation von AGTOS Hochleistungsturbinen wurde so gut umgesetzt, dass die bestehende Anlage viel wirtschaftlicher als zuvor betrieben werden kann.

Das Unternehmen STAG Genthin hat eine sehr wechselvolle Geschichte durchlebt.

Dabei konnte die Marktposition stets ausgebaut werden, so dass mittlerweile fast alle namhaften Gaslieferanten auf der Kundenliste stehen. Neben der Produktion nachhaltig kompakter und individueller Behältersortimente werden neue technische Lösungen gesucht und die Herstellungsprozesse optimiert. Flexibilität und Zuverlässigkeit gehören zu den wichtigsten Erfolgsfaktoren.

Selbstverständlich verfügt das Unternehmen neben diverser produktbezogener Zertifizierungen über ein zertifiziertes QS-System nach DIN EN ISO 9001 und UM-System DEN EN ISO 14001.Der Strahlprozess ist zur Reinigung und zum Aufrauen der Werkstück-Oberflächen vor der Beschichtung unumgänglich. Dafür betreibt man seit Jahren eine kombinierte Freiraum- und Turbinenstrahlanlage.

Die zu bearbeitenden Gasbehälter werden auf einem Schienenwagen in den Freistrahlraum gefahren und dort von zwei ebenfalls auf einem Schienenwagen montierten Turbinen bearbeitet. Dabei handelt es sich um AGTOS Hochleistungsturbinen mit je sechs Wurfschaufeln, die an einem Einscheiben-Schleuderrad befestigt sind. Dieses System bietet gegenüber dem vorherigen den Vorteil, dass es bessere Materialien aufweist und über weniger Verschleißteile verfügt, die prozessbedingt ersetzt werden müssen.

Die Wurfschaufeln werfen das Stahlguss-Strahlmittel mit hoher Geschwindigkeit auf die um die eigene Achse langsam rotierenden Behälter. Das Strahlmittel wird im unteren Bereich der Strahlanlage aufgefangen, gereinigt und über ein Förderband den Turbinen erneut zugeführt.

Die Besonderheit ist, dass die Turbinen horizontal angeordnet sind, während sie bei herkömmlichen Strahlanlagen vertikal montiert werden. Diese Tatsache stellt neue Anforderungen an das Innenleben dieser Baugruppen, speziell an die Abdichtungen der Motorlagerungen.

Nachdem besonders die Turbinen der Strahlanlage zuvor hohe Reparaturkosten verursachten, wurden diese von AGTOS ausgetauscht und durch neue, horizontale Hochleistungsturbinen ersetzt. Diese wurden Dank der Erfahrungen bei anderen Kunden so entwickelt, dass sie langlebig sind und zuverlässig arbeiten.

Fortan kann der Wechsel von Turbinenmotoren und sämtlicher Verschleißteile drastisch gesenkt werden. Die Anlage läuft nun zuverlässig und wirtschaftlich.

Die vorhandene Sattelplatte, auf die die Turbinen montiert werden, wurde komplett getauscht. Eine Gewindespindel ermöglicht die Einstellung des Neigungswinkels dieser Sattelplatte mittels Drehachse. Dadurch lässt sich weiterhin der Turbinenstrahl auf die horizontale Mitte der Gastanks einstellen. Eine Notwendigkeit, da diese im Durchmesser von 600 bis 1400 mm variieren. Die neue Sattelplatte wurde zusätzlich zu einem Keilsattel weiterentwickelt. Zukünftig werden die Seiten und auch die Böden der Tanks effektiver bearbeitet, da der Turbinenstrahl nun in einem spitzeren Winkel auf die abgerundeten Böden trifft. Dies reduziert das manuelle Nachstrahlen der Böden erheblich.

Verschleißresistente Leitbleche lenken den Turbinenstrahl zusätzlich so, dass das Strahlmittel unmittelbar auf die Werkstücke trifft. Es kann kein Strahlmittel daneben gehen. Die Gummiauskleidung des Strahlraums wird daher optimal geschützt, so dass auch diese nachhaltiger und kostengünstiger fortbesteht.

Die beschriebene Modernisierung erfolgte 2019. Seitdem hat sich das neue Konzept bewährt und zum Vorteil des Kunden gearbeitet.

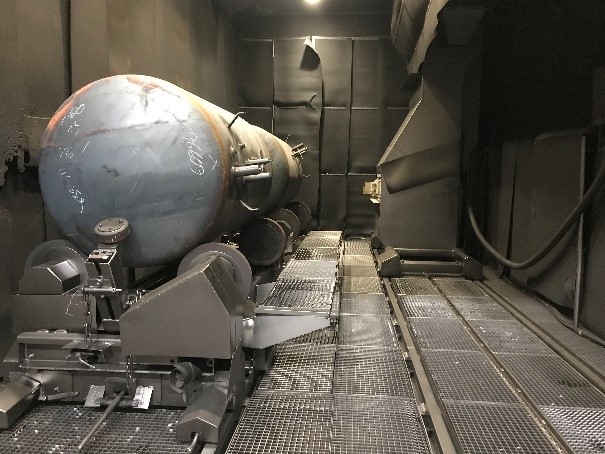

Blick in die kombinierte Freiraum- und Turbinenstrahlanlage. Rechts der Turbinenwagen, links das Werkstück (Gastank).

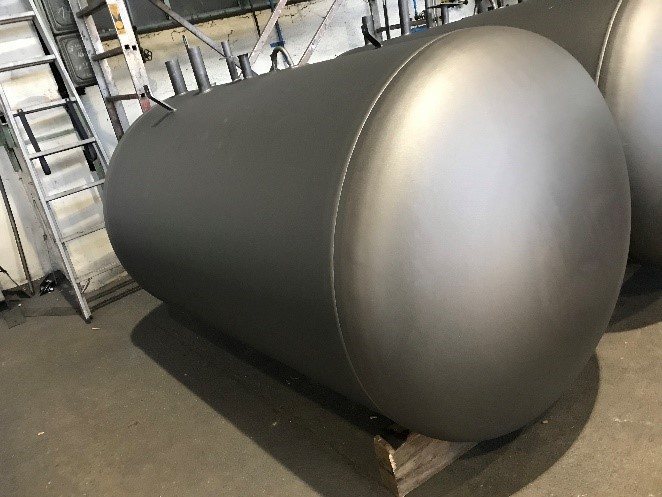

Werkstücke (Gastanks) nach der strahltechnischen Bearbeitung. Auch die Böden sind bestens gereinigt.

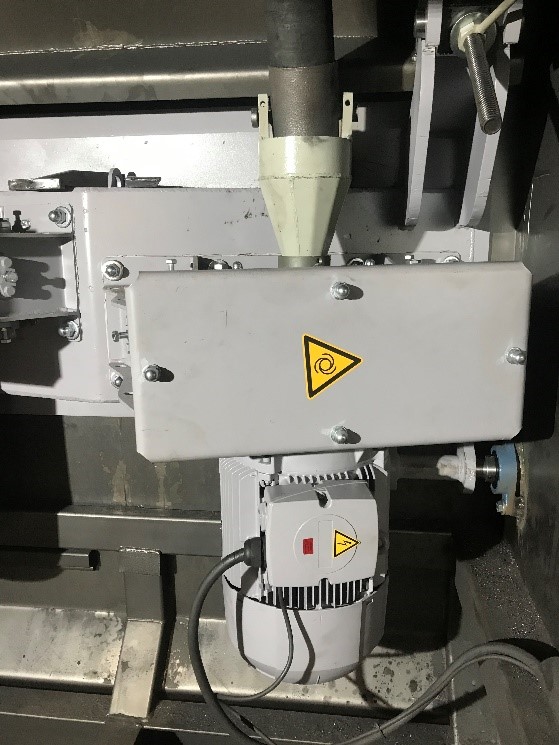

Blick auf eine der zwei horizontal angebauten AGTOS Hochleistungsturbinen.

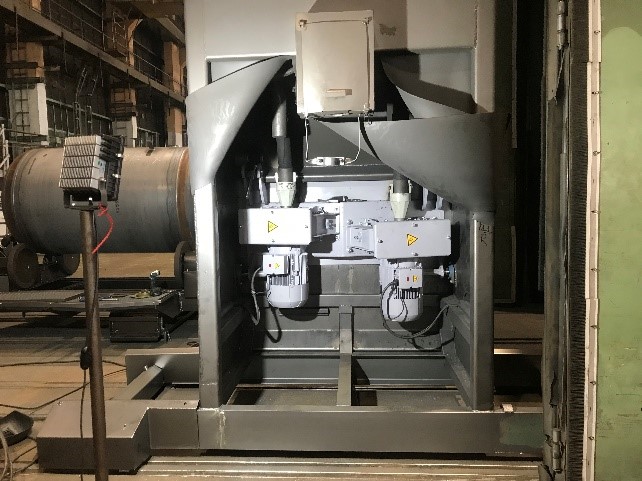

Blick auf beide AGTOS Hochleistungsturbinen
